用于原油和天然气行业的驱动系统

专为极端工作环境设计

maxon为原油和天然气行业提供的重型驱动装置可以承受高达200°C的高温以及高压、强烈冲击和振动,因此是许多极端环境钻井应用的理想选择,例如液压阀门控制、通讯机构和测量仪器。

品质

可靠并且性能强大

原油和天然气行业以及采矿业深钻过程中所使用的各种机械,不仅要承受极端的环境条件,而且经常必须24小时连续运转。正因如此,我们在研发过程中会在公司内部的实验室内模拟各种极端条件,并进行全面广泛的满负载测试,以确保所有驱动装置都足够坚固可靠。



集成的控制系统可以测量角度、振动和钻头速度等各种变量,并通过MPT发送至底面,借此提供可靠的数据以确保技术和工作安全。所采用的maxon DC电机效率极高,因此还可在使用钻井液的情况下用作为直流或交流发电机。

已获得ISO 9001认证

激光焊接结构,坚固耐用

温度范围:-55至200°C

可承受高冲击和振动负荷: 1000 g / 25 grms

振动、冲击和热负荷测试

可在空气或液压油中运行

低电磁干扰

重型技术

自2010年以来,maxon的高性能驱动装置就开始被应用在各种钻孔应用中,尤其是随钻测量应用。无铁芯绕组和高性能电机,再加上性能强劲的齿轮箱,构成一套坚固耐用的高转矩驱动系统。maxon重型电机系列在空气中运转时的效率最高可达88%,在油液中也超过70%。

专为极高温度设计

maxon重型驱动装置的大多数组件均采用不锈钢制成。另外,我们在装配时尽可能不使用结构性粘合剂,而是采用机械式配合以及激光焊接等方法来连接各个元件,以提高坚韧性。



重型电机中采用钐钴磁铁,在更高的温度下才会发生退磁现象。绕组铜线的绝缘保护和浸渍漆也具有更高的耐高温能力。

我们的产品推荐

许多运动都需要很大力量,但与此同时,由于运动的原因,电机必须不断改变旋转方向,因此也需要较高的动态性能。另外也必须考虑占用空间尽可能少的紧凑设计。

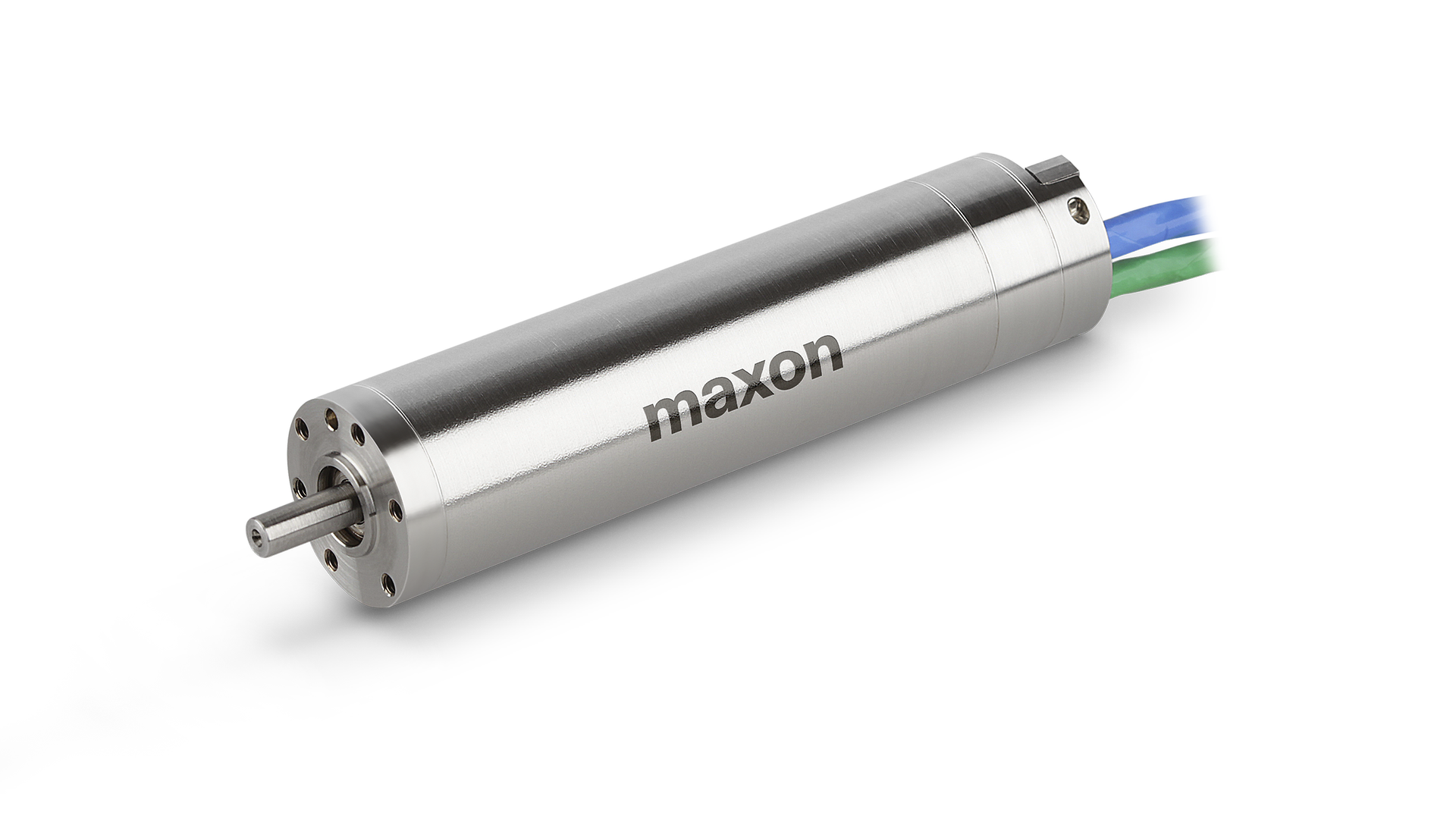

EC 22 HD



  • ∅22 mm
  • 最大20'000 rpm
  • 最大149 mNm
EC-4pole32_HD

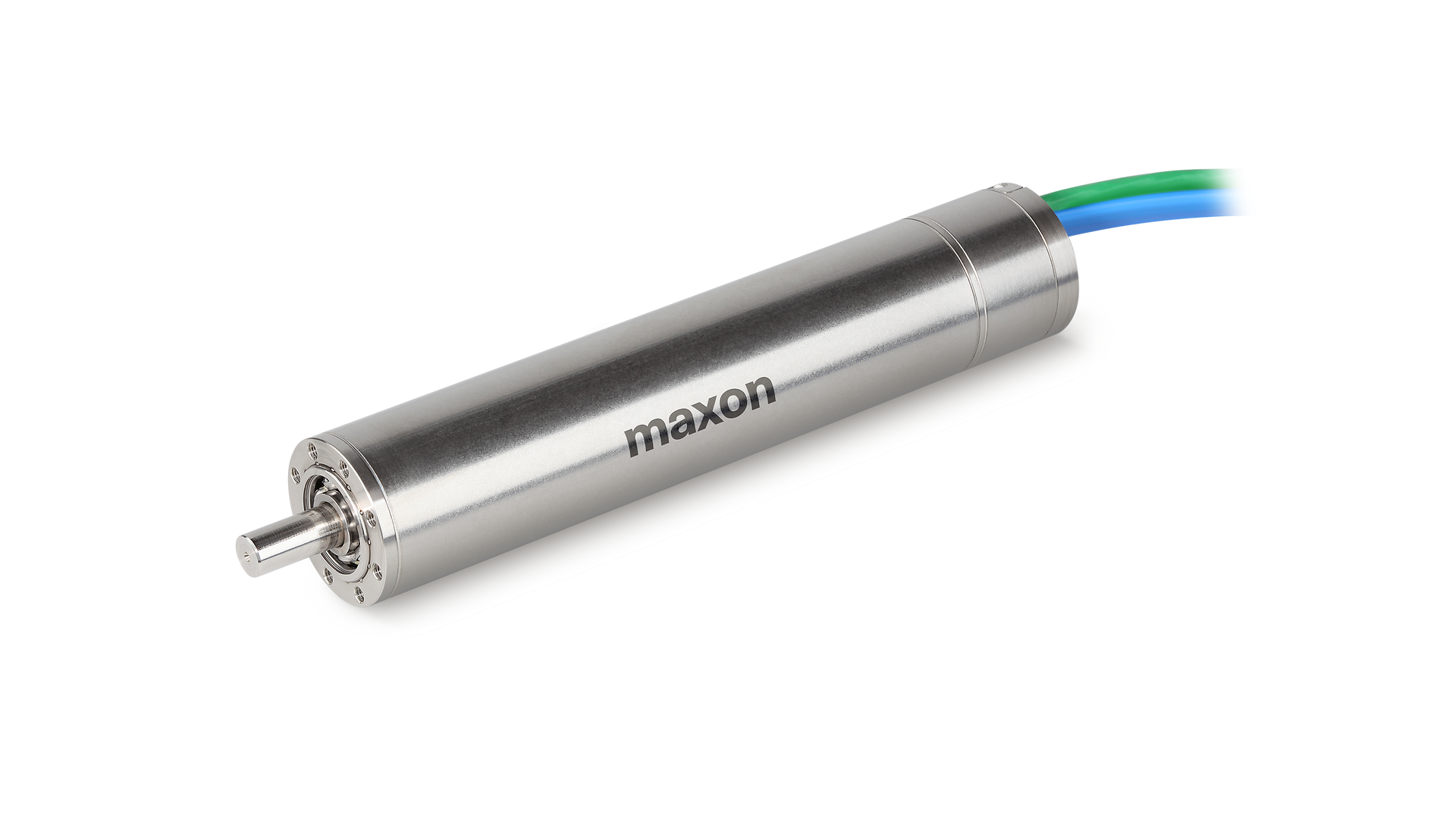

EC-4pole 32 HD



  • ∅32 mm
  • 最大12'000 rpm
  • 最大804 mNm

我们的齿轮箱将最大功率与轻重量与低噪声级相结合。这不会影响义肢的性能并且会提高用户的舒适度。

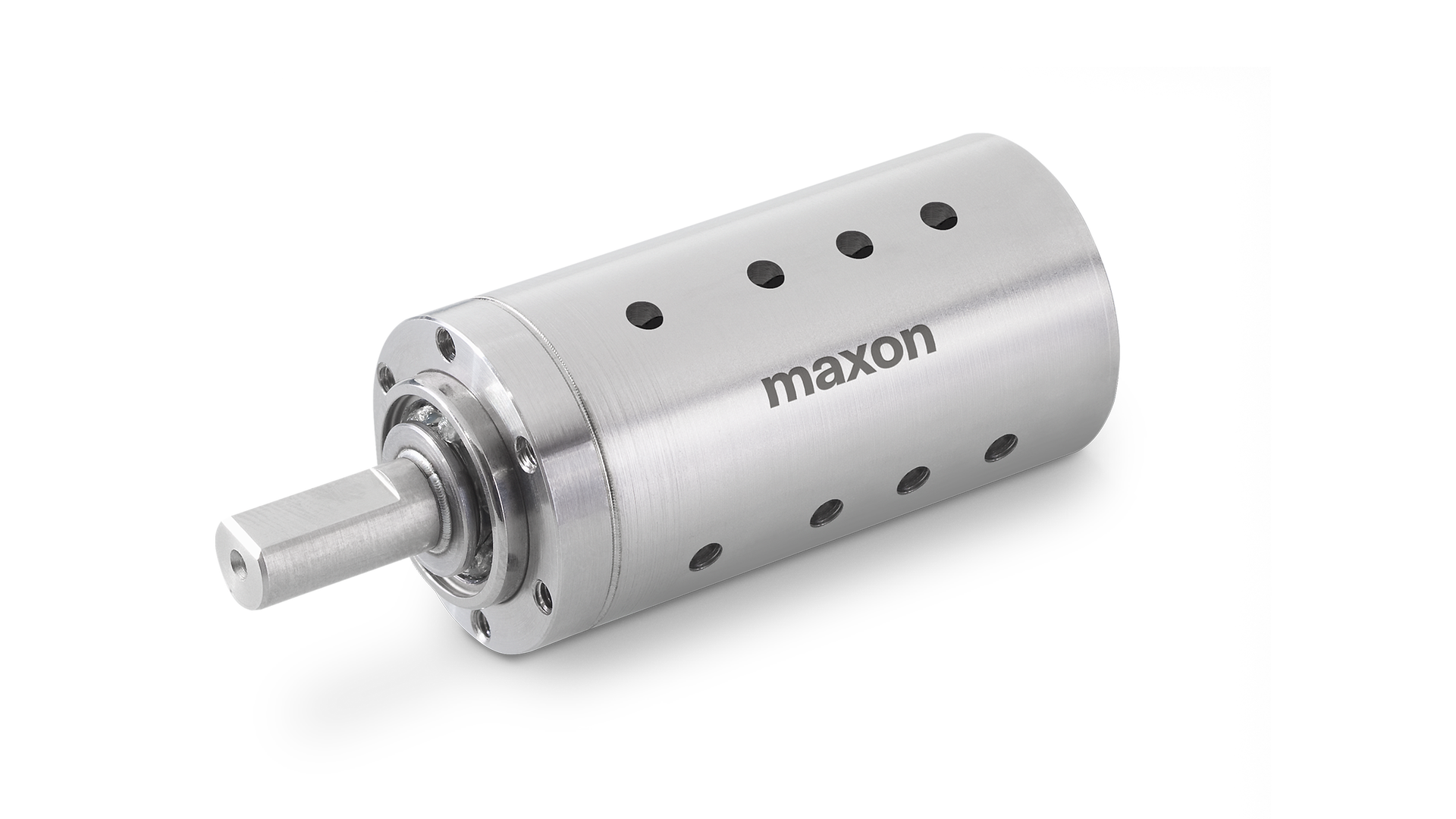

GP 22 HD



  • ∅22 mm
  • i= 3.8 … 3728
  • 最大4.0 Nm
GP32HD_4-stufig

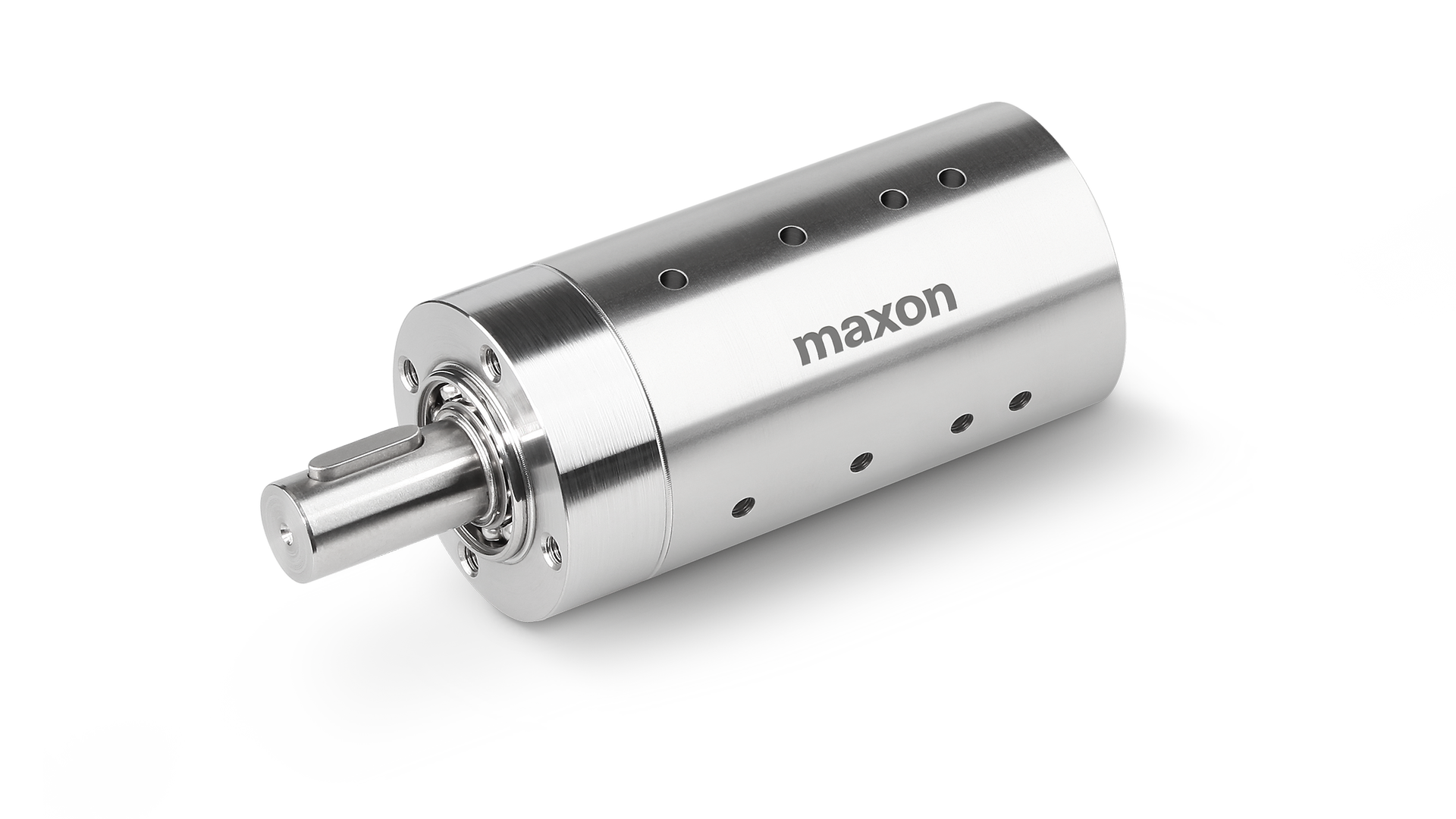

GP 32 HD



  • ∅32 mm
  • i= 3.7 … 6285
  • 最大8.0 Nm

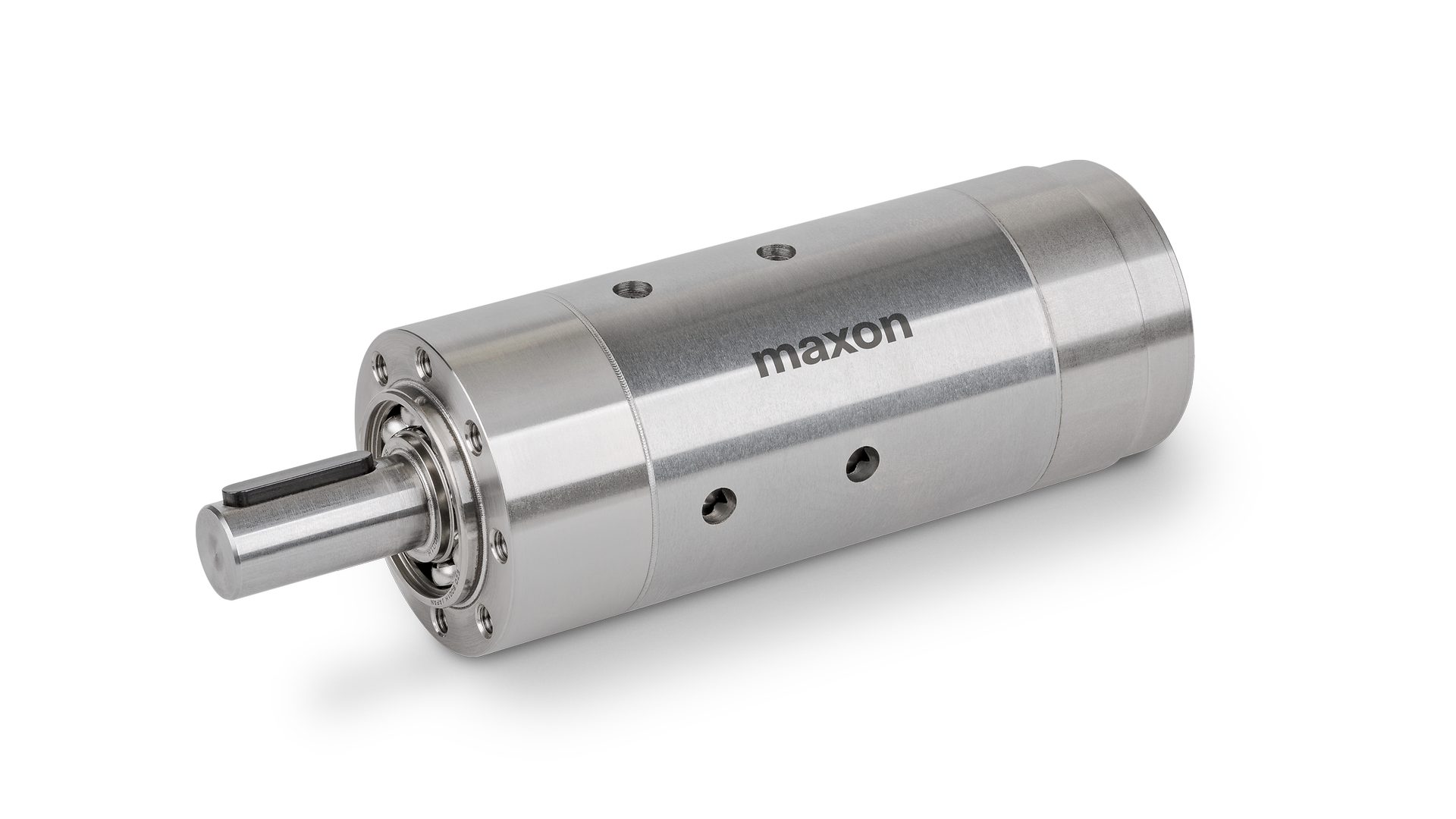

GP 42 HD



  • ∅42 mm
  • i= 3.5 … 676
  • 最大50 Nm



maxon可提供不同版本和配置的电感式、磁性和光电编码器、DC测速机以及解析器。

Resolver_RES26

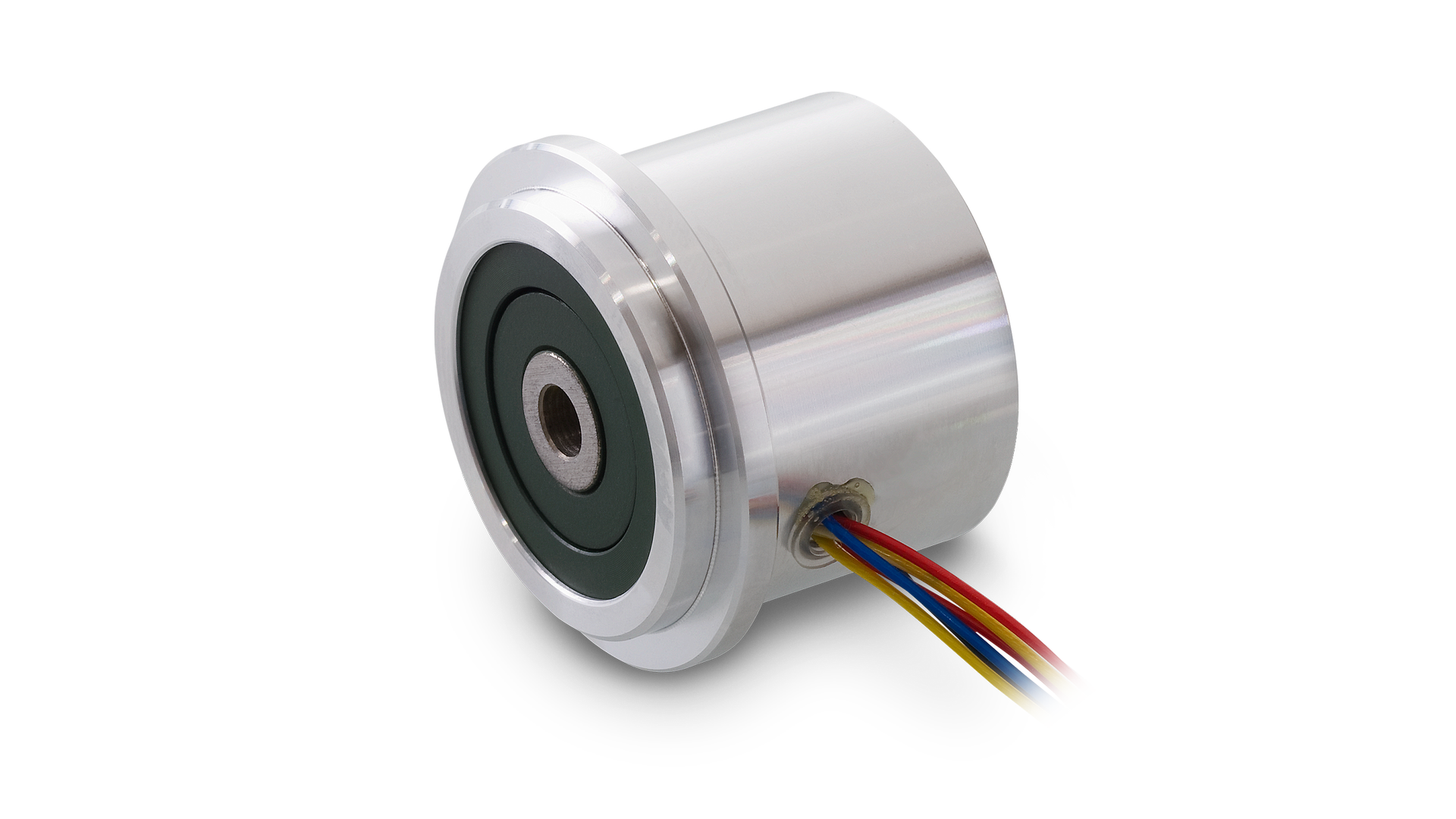

Resolver Res26



  • Ø4或Ø6 mm轴直径
  • 10V / 10,000rpm
  • 温度范围-55°C至+155°C
Resolver_RES20

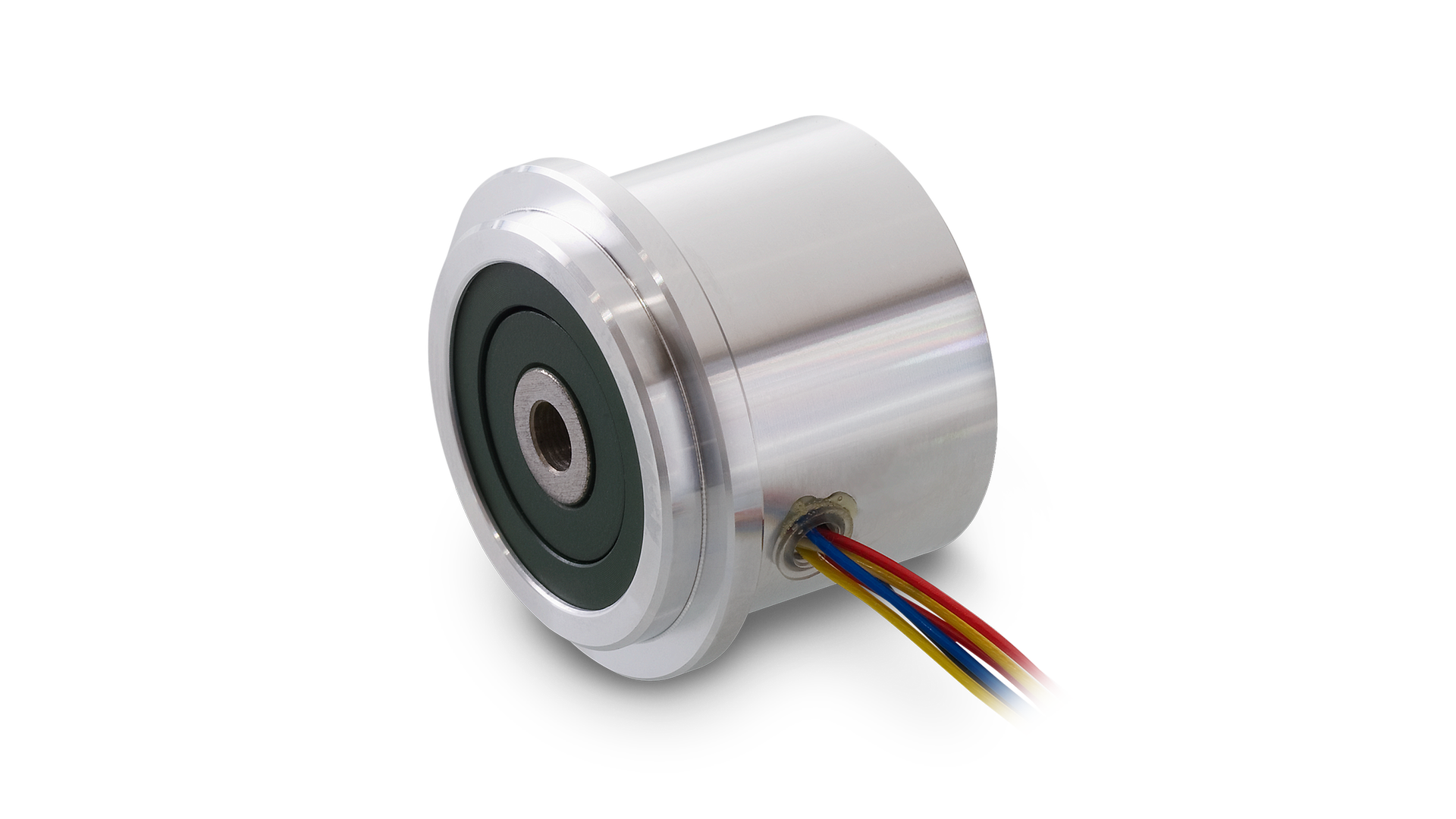

Resolver Res20



  • Ø4 mm轴直径
  • 7V / 30,000 rpm
  • 温度范围-55°C至+155°C
WIP Sensor

Resolver API Delevan Size 5



  • Ø4或Ø6 mm轴直径
  • 7V,20,000 rpm
  • 温度范围-55°C至+204°C

齿槽转矩制动器

  • 机械式制动器
  • 防止反向行程
  • 紧凑型

用于原油和天然气行业的maxon驱动系统

立即下载手册

了解更多关于maxon为原油和天然气行业提供的驱动装置,以及为井下发电机、液压微型泵、电动沉孔工具或测量系统提供的多种产品。

GettyImages-178580581_1

Story

黑金和重型电机

石油是地球赐予的黑金, 要获得这项宝藏,必须采用现代创新技术来开采石油和天然气。深钻作业对于器具材质的要求极度苛刻: 200 °C 高温、震动和极度高压。面对各种考验,maxon电机毫不畏缩,因此被广泛运用于阀门控制、触发机构和测量仪器。

更多信息

特殊定制产品

量身定制

无论是完整的电动驱动系统,或是专为特定结构空间设计的定制驱动装置,我们都能利用我们的产品系列,按客户特定规格制造出高性能驱动装置。

突破驱动装置的极限

我们拥有自己的实验室,因此可以在研发阶段模拟各种极端环境条件,以执行不同的maxon标准测试。根据客户需要,我们也可以执行客户特定的测试。

内部满负载测试

我们在+180°C的液压油中测试电机,并在绕组温度高达+240°C的满负载状态下进行连续运行测试。通过持续监控电机状态,可以获得有关驱动装置各种功能特性的信息。

振动和热应力测试

驱动装置被置于气候受控的测试室内并暴露在强烈振动之下。负载测试是在极高的工作温度下进行的。在来自所有方向的强烈振动下,电机必须能够继续在其性能规格范围内运行。

冲击测试

实验室系统会以超过1000 g的力进行多次冲击应力测试。在冲击测试结束之后,驱动装置必须完全功能正常。

常见问题解答

  • maxon如何测试驱动装置元件,以确保其适合井下环境?

    所有重型产品组合中的驱动元件在研发过程中均已经过井下环境测试。这些测试中包括高温、冲击和振动测试。根据需要,我们也可以在公司内部或是外部执行客户特定的测试。在制造过程中,所有高性能电机和产品组合都会经受高温测试。

  • maxon是否提供用于井下应用的线性驱动装置?

    是的。对于线性驱动装置,我们可以在我们的齿轮箱内集成滚珠丝杠或者其他类型的丝杠。

  • maxon提供哪些传感器?

    重型电机标配的是霍尔传感器,其同样也经过井下条件测试。对于精度要求更高的应用,我们可提供解析器作为电机的选装件。这种组合便不需要霍尔传感器。

  • 除了EC 22 HD和EC 32 HD之外,maxon还提供哪些重型电机?

    EC 22 HD和EC-4pole 32 HD是重型系列的目录产品。这些电机已合格通过重型应用的测试,客户可以随时订购。除了目录中提供的标准产品组合之外,我们也提供其他解决方案。如果需要客户特定的解决方案,请与我们的专家联系。

联系方式

您遇到了哪些挑战?

我们的原油和天然气行业专家竭诚为您服务。
