规格
| 额定电压值 |
| 额定电压 |
24 V |
| 空载转速 |
3340 rpm |
| 空载电流 |
657 mA |
| 额定转速 |
2970 rpm |
| 额定转矩（最大连续转矩） |
646 mNm |
| 额定电流（最大连续负载电流） |
9.42 A |
| 堵转转矩 |
6820 mNm |
| 堵转电流 |
205 A |
| 最大效率 |
89 % |
| 特征值 |
| 相间电阻 |
0.117 Ω |
| 相间电感 |
0.149 mH |
| 转矩常数 |
68 mNm/A |
| 转速常数 |
140 rpm/V |
| 转速/转矩斜率 |
0.241 rpm/mNm |
| 机械时间常数 |
0.668 ms |
| 转子惯量 |
264 gcm² |
| 热参数 |
| 外壳-环境热阻 |
4.02 K/W |
| 绕组-外壳热阻 |
0.53 K/W |
| 绕组热时间常数 |
19.7 s |
| 电机热时间常数 |
2310 s |
| 环境温度 |
-40...+100 °C |
| 绕组最高允许温度 |
+155 °C |
| 机械参数 |
| 最大允许转速 |
5000 rpm |
| 轴向间隙 |
0 mm，径向负载为 < 15 N 时 |
|
0.14 mm，径向负载为 > 15 N 时 |
| 最大轴向载荷（动态） |
12 N |
| 最大轴向压配合力（静态） |
150 N |
| （静态，支撑轴） |
6000 N |
| 最大径向载荷 |
110 N, 5 mm（距离法兰） |
| 其它参数 |
| 极对数 |
8 |
| 相数 |
3 |
| 产品 |
| 重量 |
1150 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
描述

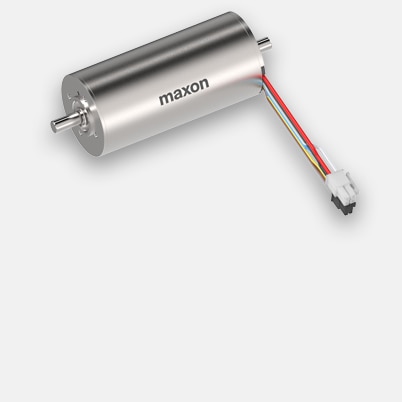

得益于经过优化的磁路，搭配铁芯绕组的无刷EC-i电机具有极高的功率密度，但齿槽效应却极低。电机内置的多极转子可提供强大的动态性能。采用钢制法兰和外壳，结构坚固，因此可用于多种不同的应用场合。欢迎立即在线订购您的EC-i驱动装置。
