规格

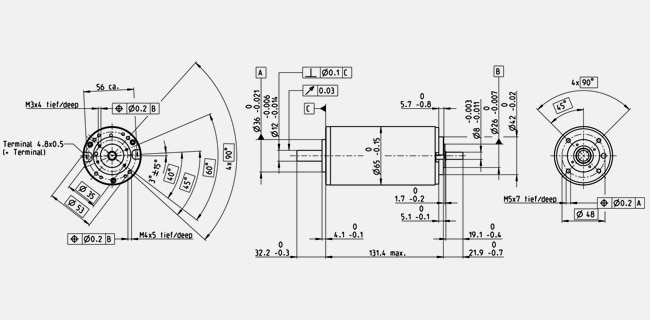

备注: Drawings are not in scale.
| 额定电压值 |
| 额定电压 |
70 V |
| 空载转速 |
3440 rpm |
| 空载电流 |
261 mA |
| 额定转速 |
3230 rpm |
| 额定转矩（最大连续转矩） |
780 mNm |
| 额定电流（最大连续负载电流） |
4.32 A |
| 堵转转矩 |
15100 mNm |
| 堵转电流 |
78.6 A |
| 最大效率 |
87 % |
| 特征值 |
| 相间电阻 |
0.891 Ω |
| 相间电感 |
0.393 mH |
| 转矩常数 |
192 mNm/A |
| 转速常数 |
49.8 rpm/V |
| 转速/转矩斜率 |
0.231 rpm/mNm |
| 机械时间常数 |
3.16 ms |
| 转子惯量 |
1310 gcm² |
| 热参数 |
| 外壳-环境热阻 |
1.3 K/W |
| 绕组-外壳热阻 |
1.85 K/W |
| 绕组热时间常数 |
120 s |
| 电机热时间常数 |
1060 s |
| 环境温度 |
-30...+100 °C |
| 绕组最高允许温度 |
+125 °C |
| 机械参数 |
| 轴承类型 |
球轴承 |
| 最大允许转速 |
5500 rpm |
| 轴向间隙 |
0 mm，径向负载为 < 25 N 时 |
|
0.1 mm，径向负载为 > 25 N 时 |
| 径向间隙 |
0.03 mm |
| 最大轴向载荷（动态） |
70 N |
| 最大轴向压配合力（静态） |
420 N |
| （静态，支撑轴） |
12000 N |
| 最大径向载荷 |
350 N, 15 mm（距离法兰） |
| 其它参数 |
| 极对数 |
2 |
| 换向片数量 |
26 |
| 高温高压灭菌次数 |
0 |
| 安全等级 |
IP54 flanschseitig |
| 产品 |
| 重量 |
2100 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
描述

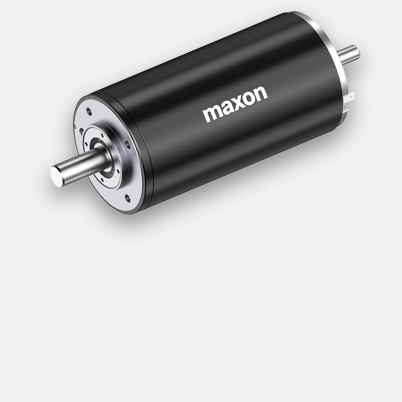

maxon DC直流电机是配备了高功率永磁铁的高品质直流电机。 获得了全球专利的无铁芯转子是该电机的“核心部件”。这代表了紧凑型、高功率、低惯量驱动的最新工艺。
