规格

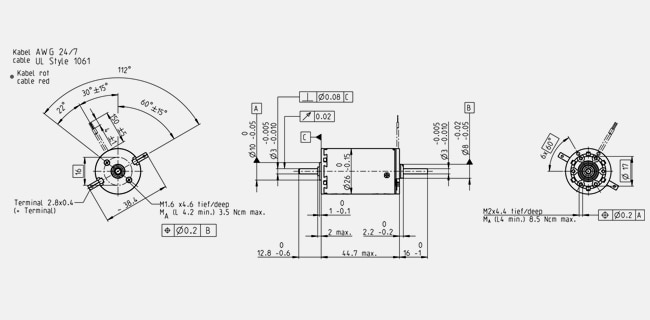

备注: Drawings are not in scale.
| 额定电压值 |
| 额定电压 |
12 V |
| 空载转速 |
4440 rpm |
| 空载电流 |
16.5 mA |
| 额定转速 |
2740 rpm |
| 额定转矩（最大连续转矩） |
15.7 mNm |
| 额定电流（最大连续负载电流） |
0.63 A |
| 堵转转矩 |
41.4 mNm |
| 堵转电流 |
1.62 A |
| 最大效率 |
81 % |
| 特征值 |
| 相间电阻 |
7.41 Ω |
| 相间电感 |
0.77 mH |
| 转矩常数 |
25.5 mNm/A |
| 转速常数 |
374 rpm/V |
| 转速/转矩斜率 |
108 rpm/mNm |
| 机械时间常数 |
14.9 ms |
| 转子惯量 |
13.1 gcm² |
| 热参数 |
| 外壳-环境热阻 |
13.2 K/W |
| 绕组-外壳热阻 |
3.2 K/W |
| 绕组热时间常数 |
12.5 s |
| 电机热时间常数 |
474 s |
| 环境温度 |
-30...+65 °C |
| 绕组最高允许温度 |
+85 °C |
| 机械参数 |
| 轴承类型 |
烧结轴承 |
| 最大允许转速 |
6700 rpm |
| 轴向间隙 |
0.1 - 0.2 mm |
| 径向间隙 |
0.012 mm |
| 最大轴向载荷（动态） |
1.7 N |
| 最大轴向压配合力（静态） |
80 N |
| （静态，支撑轴） |
1200 N |
| 最大径向载荷 |
5.5 N, 5 mm（距离法兰） |
| 其它参数 |
| 极对数 |
1 |
| 换向片数量 |
13 |
| 高温高压灭菌次数 |
0 |
| 产品 |
| 重量 |
119 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
描述

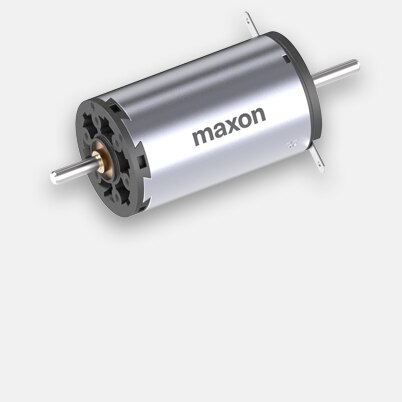

maxon A-max电机属于一项配备了高功率AlNiCo永磁铁的高品质直流电机的创新项目。电机的“核心部件”maxon无铁芯绕组经过经过上百万次验证。 这代表了紧凑、高效和低惯量的驱动装置的最先进技术。
