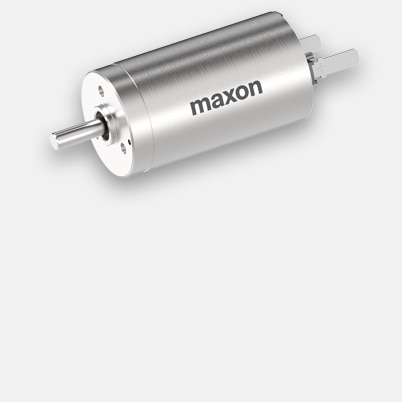

DCX 19 S Ø19 mm，稀有金属电刷，滚珠轴承
| 价格明细 | 数量 | 单价 |
|---|---|---|
| 价格不包含 增值税，需另加运费 | 1-4 | RMB 1,695* |
| 5-19 | RMB 1,480* | |
| 20-49 | RMB 1,262* | |
| 件以上 50 | 请询价 |
规格
技术插图

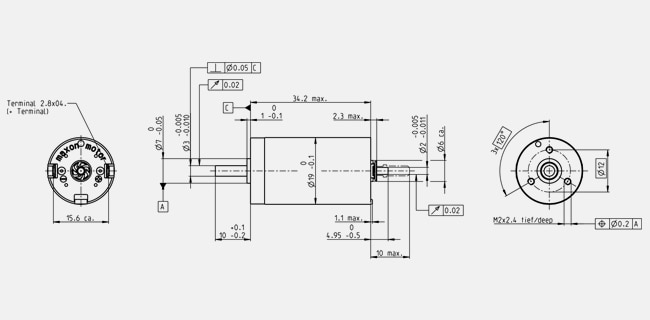

- 尺寸图
| 额定电压值 | |
| 额定电压 | 18 V |
| 空载转速 | 6350 rpm |
| 空载电流 | 17.6 mA |
| 额定转速 | 4490 rpm |
| 额定转矩（最大连续转矩） | 11 mNm |
| 额定电流（最大连续负载电流） | 0.428 A |
| 堵转转矩 | 37.8 mNm |
| 堵转电流 | 1.41 A |
| 最大效率 | 79 % |
| 特征值 | |
| 相间电阻 | 12.7 Ω |
| 相间电感 | 0.74 mH |
| 转矩常数 | 26.7 mNm/A |
| 转速常数 | 357 rpm/V |
| 转速/转矩斜率 | 170 rpm/mNm |
| 机械时间常数 | 4.88 ms |
| 转子惯量 | 2.74 gcm² |
| 热参数 | |
| 外壳-环境热阻 | 17.6 K/W |
| 绕组-外壳热阻 | 6.5 K/W |
| 绕组热时间常数 | 11.6 s |
| 电机热时间常数 | 312 s |
| 环境温度 | -40...+85 °C |
| 绕组最高允许温度 | +100 °C |
| 机械参数 | |
| 轴承类型 | Waelzlager |
| 最大允许转速 | 7500 rpm |
| 轴向间隙 | 0 mm，径向负载为 < 2.5 N 时 |
| 0.1 mm，径向负载为 > 2.5 N 时 | |
| 径向间隙 | 0.02 mm |
| 最大轴向载荷（动态） | 2.5 N |
| 最大轴向压配合力（静态） | 30 N |
| （静态，支撑轴） | 440 N |
| 最大径向载荷 | 16 N, 5 mm（距离法兰） |
| 其它参数 | |
| 极对数 | 1 |
| 换向片数量 | 9 |
| 高温高压灭菌次数 | 0 |
| 产品 | |
| 重量 | 50 g |
-
区域图
| Continuous operation range | ||
| Short term operation range | ||
描述
maxon DCX电机拥有无以伦比的功率密度（单位容积转矩）和绝对平稳的运转性能，在同类产品中出类拔萃。坚固的结构以及获得全球专利的无铁芯绕组使DCX电机这种高动态驱动系统可应用于几乎所有日常应用场合。DCX 19 S是一项真正的配置奇迹。预置滚珠轴承或烧结轴承、石墨电刷或稀有金属电刷与CLL等组合，为扩大产品使用范围奠定了基础。
