规格
| 产品 |
| 重量 |
26 g |
| 运行模式 |
| 位置控制器 |
是 |
| 电气数据 |
| 可选最小逻辑供电电压Vc |
8 V |
| 可选最大逻辑供电电压Vc |
28 V |
| PID位置控制采样频率 |
1 kHz |
| 输入端 |
| 数字量输入 |
6 |
| 数字输入功能 |
free programmable |
| 模拟输入量 |
2 |
| 分辨率，范围，电路 |
12-bit, 0…+10V, 1kHz |
| 模拟输入功能 |
free programmable |
| 拨码开关功能 |
Node ID, CAN Bus Termination |
| 输出端 |
| 数字量输出 |
4 |
| 数字输出功能 |
free programmable, 25kHz PWM |
| 电压输出端 |
| 传感器供电电压 |
+5V DC, max. 200mA |
| 辅助输出电压 |
+3.3V DC, max. 120mA |
| 接口 |
| USB 全速） |
yes |
| CAN |
是 |
| CANopen |
Master / Slave |
| CANopen应用层 |
CiA 301 |
| CANopen轮廓运动控制 |
CiA 402 |
| EtherCAT |
Ethernet |
| 显示 |
| “待机”（Ready）状态显示 |
green and yellow LED |
| “故障”（Error）状态显示 |
red LED |
| 通信接口状态显示 |
yes |
| 保护功能 |
| 保护功能 |
free programmable |
| 环境条件 |
| 最小工作温度 |
-30 °C |
| 最大工作温度 |
55 °C |
| 最小储存温度 |
-40 °C |
| 最大储存温度 |
85 °C |
| 最低空气湿度（无冷凝） |
5 % |
| 最高空气湿度（无冷凝） |
90 % |
| 机械数据 |
| 重量 |
26 g |
| 尺寸（长度） |
55 mm |
| 尺寸（宽度） |
40 mm |
| 尺寸（高度） |
21 mm |
| 安装 |
plasic shell, flange for M2.5 screws |
| 软件 |
| 安装程序 |
ApossIDE |
| 图形用户界面 |
ApossIDE |
| 操作系统 |
Windows 11,10, 7 |
| 针对PC的Windows动态链接库 |
32-/64-bit |
| CAN Interfaces |
USB CAN Adapter |
| 编程示例 |
ApossC_SDK, MS Visual C#, MS Visual C++ |
| 功能 |
| 模拟量设定值 |
是 |
| 正弦波/梯形波的路径发生器 |
是 |
| 位置控制前馈 |
是 |
| 速度控制前馈 |
是 |
| 位置标记 |
是 |
| 急停 |
是 |
| 使能 |
是 |
| 位置比较 |
是 |
| 制动器控制 |
是 |
描述

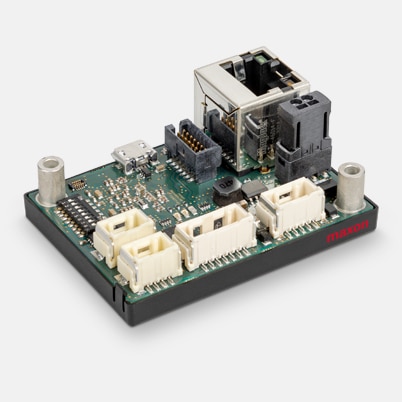

MicroMACS6是一款可自由编程、超紧凑并且没有功率输出级的多轴运动控制器。有以太网、两个独立的CAN接口和数字式输入和输出端可供使用。通过CAN可以连接最多六条轴 (EPOS)。ESCON控制器可通过4个脉宽调制输出端进行控制。
