ESCON Module 50/8，DC/EC电机四象限伺服控制器，8/15 A，10-50 VDC

产品编号 532872

ESCON Module 50/8，DC/EC电机四象限伺服控制器，8/15 A，10-50 VDC
价格明细 数量 单价
价格不包含 增值税，需另加运费 1-4 RMB 2,681
5-19 RMB 2,510
20-49 RMB 2,321
件以上 50 请询价

规格

产品
重量 16 g
电机
DC电机可达 400 W
EC电机可达 400 W
传感器
无传感器（DC电机） 是
直流测速机（DC电机） 是
数字增量式编码器（双通道，单端） 是
数字增量式编码器（双通道，差分） 是
数字增量式编码器（3通道，差分） 是
数字霍尔传感器（EC电机） 是
运行模式
电流控制器 是
转速开环控制器 是
转速闭环控制器 是
电气数据
最小工作电压Vcc 10 V
最大工作电压Vcc 50 V
最大输出电压（系数 * Vcc） 0.98
最大输出电流Imax 15 A
峰值输出电流最长持续时间Imax 20 s
连续输出电流Icont 8 A
功率输出级PWM时钟频率 53.6 kHz
PI电流环控制采样频率 53.6 kHz
PI速度环控制采样频率 5.36 kHz
最大效率 99 %
最大转速（DC电机） 150000 rpm
1极对EC电机方波换向时的最大转速 150000 rpm
输入端
霍尔传感器信号 H1, H2, H3
编码器信号 A, A\, B, B\
编码器最大输入频率 1 MHz
数字量输入 2
数字输入功能 使能，顺时针使能，逆时针使能，顺时针+逆时针使能，使能+旋向，停止，PWM设定值，RC Servo设定值，固定设定值
模拟输入量 2
分辨率，范围，电路 12比特，-10…+10V，差动
模拟输入功能 设定值，电流极限，偏移，变速
输出端
数字量输出 2
数字输出功能 就绪，转速检定仪，电流检定仪，换向频率
模拟输出量 2
分辨率，范围 12比特，-4…+4V
模拟输出功能 电流监控器、速度监视器、温度、固定值
电压输出端
霍尔传感器供电电压 +5 VDC，最大30 mA
编码器供电电压 +5 VDC，最大70 mA
辅助输出电压 +5 VDC，最大10 mA
接口
USB 全速） 是
显示
“待机”（Ready）状态显示 绿色发光二极管
“故障”（Error）状态显示 红色发光二极管
保护功能
保护功能 电流限制、过电流、超温、欠电压、超载电压、电压瞬变、电机电缆内短路
环境条件
最小工作温度 -40 °C
最大工作温度 45 °C
温度 – 扩展范围 +45…+85°C，Derating：见设备参考
最小储存温度 -40 °C
最大储存温度 85 °C
最低空气湿度（无冷凝） 5 %
最高空气湿度（无冷凝） 90 %
机械数据
重量 16 g
尺寸（长度） 53.3 mm
尺寸（宽度） 37.5 mm
尺寸（高度） 14.5 mm
安装 可插接到针距2.54 mm的接线板中，另有M2.5螺栓连接
软件
安装程序 ESCON Setup
图形用户界面 ESCON Studio
操作系统 Windows 10, 8, 7, Windows XP SP3

描述

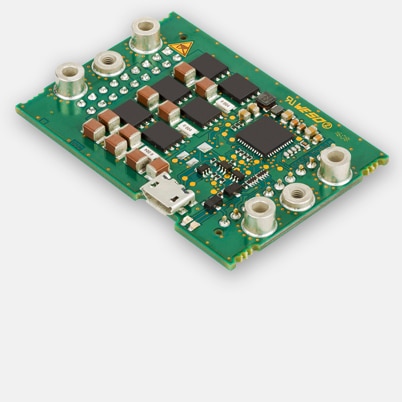

ESCON Module 50/8是一款结构紧凑的大功率四象限脉宽调制伺服控制器模块， 用于有效控制最大功率约400 W的 有刷DC电机和无刷EC电机。
