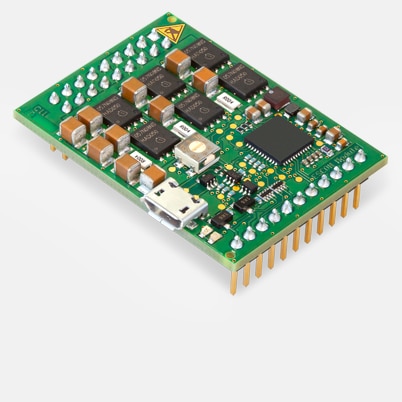

ESCON Module 50/5, 4-Q 伺服放大器, 用于 DC/EC 电机, 10 - 50 V, 5/15 A
产品编号 438725
价格明细 | 数量 | 单价 |
---|---|---|
价格不包含 增值税,需另加运费 | 1-4 | RMB 1,902 |
5-19 | RMB 1,781 | |
20-49 | RMB 1,647 | |
件以上 50 | 请询价 |
规格
产品 | |
重量 | 12 g |
电机 | |
DC电机可达 | 250 W |
EC电机可达 | 250 W |
传感器 | |
无传感器(DC电机) | 是 |
直流测速机(DC电机) | 是 |
数字增量式编码器(双通道,单端) | 是 |
数字增量式编码器(双通道,差分) | 是 |
数字增量式编码器(3通道,差分) | 是 |
数字霍尔传感器(EC电机) | 是 |
运行模式 | |
电流控制器 | 是 |
转速开环控制器 | 是 |
转速闭环控制器 | 是 |
电气数据 | |
最小工作电压Vcc | 10 V |
最大工作电压Vcc | 50 V |
最大输出电压(系数 * Vcc) | 0.98 |
最大输出电流Imax | 15 A |
峰值输出电流最长持续时间Imax | 20 s |
连续输出电流Icont | 5 A |
功率输出级PWM时钟频率 | 53.6 kHz |
PI电流环控制采样频率 | 53.6 kHz |
PI速度环控制采样频率 | 5.36 kHz |
最大效率 | 98 % |
最大转速(DC电机) | 150000 rpm |
1极对EC电机方波换向时的最大转速 | 150000 rpm |
输入端 | |
霍尔传感器信号 | H1, H2, H3 |
编码器信号 | A, A, B, B\ |
编码器最大输入频率 | 1 MHz |
数字量输入 | 2 |
数字输入功能 | 使能,顺时针使能,逆时针使能,顺时针+逆时针使能,使能+旋向,停止,PWM设定值,RC Servo设定值,固定设定值 |
模拟输入量 | 2 |
分辨率,范围,电路 | 12比特,-10…+10V,差分式 |
模拟输入功能 | 设定值,电流极限,偏移,变速 |
电位计 | 1 |
电位计功能 | 额定值,电流极限,偏移,变速,增益,IxR系数 |
输出端 | |
数字量输出 | 2 |
数字输出功能 | 就绪,转速检定仪,电流检定仪,换向频率 |
模拟输出量 | 2 |
分辨率,范围 | 12比特,-4…+4V |
模拟输出功能 | 电流监控器,转速监控器,温度,固定值 |
电压输出端 | |
霍尔传感器供电电压 | +5 VDC,最大30 mA |
编码器供电电压 | +5 VDC,最大70 mA |
辅助输出电压 | +5 VDC,最大10 mA |
接口 | |
USB 全速) | 是 |
显示 | |
“待机”(Ready)状态显示 | 绿色LED |
“故障”(Error)状态显示 | 红色LED |
保护功能 | |
保护功能 | 电流极限,过电流,超温,欠压,超压,电压瞬变和电机线路短路 |
环境条件 | |
最小工作温度 | -30 °C |
最大工作温度 | 45 °C |
温度 – 扩展范围 | +45…+75°C, Derating: -0.167 A/°C |
最小储存温度 | -40 °C |
最大储存温度 | 85 °C |
最低空气湿度(无冷凝) | 5 % |
最高空气湿度(无冷凝) | 90 % |
机械数据 | |
重量 | 12 g |
尺寸(长度) | 43.2 mm |
尺寸(宽度) | 31.8 mm |
尺寸(高度) | 12.7 mm |
安装 | 可插接到接线板(RM 2.54 mm)中 |
软件 | |
安装程序 | ESCON Setup |
图形用户界面 | ESCON Studio |
操作系统 | Windows 10, 8, 7, Windows XP SP3 |
描述
ESCON模块50/5是结构紧凑的大功率4象限脉宽调制伺服控制器模块,用于有效控制最大功率约为250瓦的有刷直流电机及无刷换向电机。下载
软件/固件
-
中国的
- ESCON Setup - 版本说明 (chinesisch, PDF 1 MB) 版本 2023-03
- ESCON 固件版本 Readme (chinesisch, PDF 1 MB) 版本 2023-03
- ESCON Setup - Studio 2.2 Rev 5 / Firmware 0162h (ZIP 886 MB) 版本 12
- ESCON Module 50/5 Firmware (ZIP 706 KB) 版本 0162h
德国人
- ESCON Setup - Release Notes (deutsch, PDF 580 KB) 版本 2023-03
- ESCON Firmware-Version Readme (deutsch, PDF 911 KB) 版本 2023-03
- ESCON Setup - Studio 2.2 Rev 5 / Firmware 0162h (ZIP 886 MB) 版本 12
- ESCON Module 50/5 Firmware (ZIP 706 KB) 版本 0162h
英语
- ESCON Setup - Release Notes (english, PDF 578 KB) 版本 2023-03
- ESCON Firmware Version Readme (english, PDF 1 MB) 版本 2023-03
- ESCON Setup - Studio 2.2 Rev 5 / Firmware 0162h (ZIP 886 MB) 版本 12
- ESCON Module 50/5 Firmware (ZIP 706 KB) 版本 0162h
西班牙人
- ESCON Setup - Notas de publicación (español, PDF 578 KB) 版本 2023-03
- ESCON Versión de firmware Readme (español, PDF 906 KB) 版本 2023-03
- ESCON Setup - Studio 2.2 Rev 5 / Firmware 0162h (ZIP 886 MB) 版本 12
- ESCON Module 50/5 Firmware (ZIP 706 KB) 版本 0162h
法国人
- ESCON Setup - Notes de mise à jour (française, PDF 579 KB) 版本 2023-03
- ESCON Readme Version firmware (française, PDF 583 KB) 版本 2023-03
- ESCON Setup - Studio 2.2 Rev 5 / Firmware 0162h (ZIP 886 MB) 版本 12
- ESCON Module 50/5 Firmware (ZIP 706 KB) 版本 0162h
意大利的
- ESCON Setup - Release Notes (italiano, PDF 578 KB) 版本 2023-03
- ESCON Versione firmware Leggimi (italiano, PDF 905 KB) 版本 2023-03
- ESCON Setup - Studio 2.2 Rev 5 / Firmware 0162h (ZIP 886 MB) 版本 12
- ESCON Module 50/5 Firmware (ZIP 706 KB) 版本 0162h
日本
CAD文件 (DXF, STP,....)
手册
-
中国的
- ESCON 功能比较表 (chinesisch, PDF 489 KB) 版本 2021 年 8 月
- ESCON Module 50/5 使用说明书 (chinesisch, PDF 8 MB) 版本 2021 年 8 月
德国人
- ESCON Funktionalitätstabelle (deutsch, PDF 421 KB) 版本 August 2021
- ESCON Module 50/5 Geräte-Referenz (deutsch, PDF 8 MB) 版本 August 2021
英语
- ESCON Feature Chart (english, PDF 413 KB) 版本 August 2021
- ESCON Module 50/5 Hardware Reference (english, PDF 7 MB) 版本 August 2021
西班牙人
- ESCON Tabla comparativa de funcionalidades (español, PDF 435 KB) 版本 Agosto 2021
- ESCON Module 50/5 Referencia del Dispositivo (español, PDF 8 MB) 版本 Agosto 2021
法国人
- ESCON Tableau fonctionnel (française, PDF 432 KB) 版本 Août 2021
- ESCON Module 50/5 Documentation Hardware (française, PDF 8 MB) 版本 Août 2021
意大利的
- ESCON Tabella comparativa di funzionalita (italiano, PDF 431 KB) 版本 Agosto 2021
- ESCON Module 50/5 Manuale di riferimento (italiano, PDF 8 MB) 版本 Agosto 2021
日本
