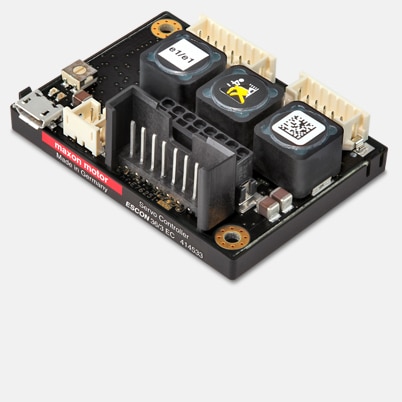

ESCON 36/3 4-Q 伺服放大器,用于 EC 电机, 10-36 V, 3A/6A
产品编号 414533
| 价格明细 | 数量 | 单价 |
|---|---|---|
| 价格不包含 增值税，需另加运费 | 1-4 | RMB 1,984 |
| 5-19 | RMB 1,858 | |
| 20-49 | RMB 1,718 | |
| 件以上 50 | 请询价 |
规格
| 产品 | |
| 重量 | 36 g |
| 电机 | |
| EC电机可达 | 100 W |
| 传感器 | |
| 数字霍尔传感器（EC电机） | 是 |
| 运行模式 | |
| 电流控制器 | 是 |
| 转速开环控制器 | 是 |
| 转速闭环控制器 | 是 |
| 电气数据 | |
| 最小工作电压Vcc | 10 V |
| 最大工作电压Vcc | 36 V |
| 最大输出电压（系数 * Vcc） | 0.98 |
| 最大输出电流Imax | 9 A |
| 峰值输出电流最长持续时间Imax | 4 s |
| 连续输出电流Icont | 2.7 A |
| 功率输出级PWM时钟频率 | 53.6 kHz |
| PI电流环控制采样频率 | 53.6 kHz |
| PI速度环控制采样频率 | 5.36 kHz |
| 最大效率 | 95 % |
| 1极对EC电机方波换向时的最大转速 | 150000 rpm |
| 内置电机扼流圈/每相 | 47 µH |
| 输入端 | |
| 霍尔传感器信号 | H1, H2, H3 |
| 数字量输入 | 2 |
| 数字输入功能 | 使能，顺时针使能，逆时针使能，顺时针+逆时针使能，使能+旋向，停止，PWM设定值，RC Servo设定值，固定设定值 |
| 模拟输入量 | 2 |
| 分辨率，范围，电路 | 12比特，-10…+10V，差动 |
| 模拟输入功能 | 设定值，电流极限，偏移，变速 |
| 电位计 | 2 |
| 电位计功能 | 设置值、电流限制、偏差、速度斜坡、增益、IxR因子 |
| 输出端 | |
| 数字量输出 | 2 |
| 数字输出功能 | 就绪，转速检定仪，电流检定仪，换向频率 |
| 模拟输出量 | 2 |
| 分辨率，范围 | 12比特，-4…+4V |
| 模拟输出功能 | 电流监控器、速度监视器、温度、固定值 |
| 电压输出端 | |
| 霍尔传感器供电电压 | +5 VDC，最大30 mA |
| 辅助输出电压 | +5 VDC，最大10 mA |
| 接口 | |
| USB 全速） | 是 |
| 显示 | |
| “待机”（Ready）状态显示 | 绿色发光二极管 |
| “故障”（Error）状态显示 | 红色发光二极管 |
| 保护功能 | |
| 保护功能 | 电流限制、过电流、超温、欠电压、超载电压、电压瞬变、电机电缆内短路 |
| 环境条件 | |
| 最小工作温度 | -30 °C |
| 最大工作温度 | 45 °C |
| 温度 – 扩展范围 | +45…+78°C, Derating: -0.081 A/°C |
| 最小储存温度 | -40 °C |
| 最大储存温度 | 85 °C |
| 最低空气湿度（无冷凝） | 5 % |
| 最高空气湿度（无冷凝） | 90 % |
| 机械数据 | |
| 重量 | 36 g |
| 尺寸（长度） | 55 mm |
| 尺寸（宽度） | 40 mm |
| 尺寸（高度） | 19.8 mm |
| 安装 | 用于M2.5螺钉的法兰 |
| 软件 | |
| 安装程序 | ESCON Setup |
| 图形用户界面 | ESCON Studio |
| 操作系统 | Windows 10, 8, 7, Windows XP SP3 |
描述
ESCON 36/3 EC为一小型强力4象限PWM伺服控制器，用于对最大功率接近100瓦的无刷EC电机进行高效控制。下载
