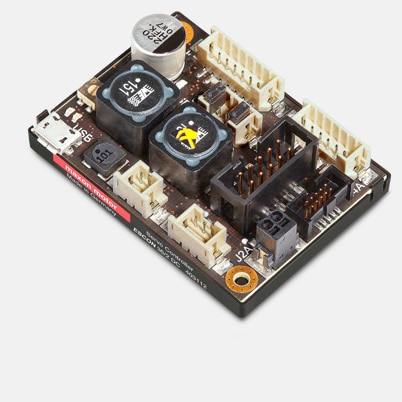

ESCON 36/2 4-Q 伺服放大器,用于 DC 电机, 10-36 V, 2A/4A
产品编号 403112
价格明细 | 数量 | 单价 |
---|---|---|
价格不包含 增值税,需另加运费 | 1-4 | RMB 1,923 |
5-19 | RMB 1,800 | |
20-49 | RMB 1,665 | |
件以上 50 | 请询价 |
规格
产品 | |
重量 | 30 g |
电机 | |
DC电机可达 | 72 W |
传感器 | |
无传感器(DC电机) | 是 |
直流测速机(DC电机) | 是 |
数字增量式编码器(双通道,单端) | 是 |
数字增量式编码器(双通道,差分) | 是 |
数字增量式编码器(3通道,差分) | 是 |
运行模式 | |
电流控制器 | 是 |
转速开环控制器 | 是 |
转速闭环控制器 | 是 |
电气数据 | |
最小工作电压Vcc | 10 V |
最大工作电压Vcc | 36 V |
最大输出电压(系数 * Vcc) | 0.98 |
最大输出电流Imax | 4 A |
峰值输出电流最长持续时间Imax | 60 s |
连续输出电流Icont | 2 A |
功率输出级PWM时钟频率 | 53.6 kHz |
PI电流环控制采样频率 | 53.6 kHz |
PI速度环控制采样频率 | 5.36 kHz |
最大效率 | 95 % |
最大转速(DC电机) | 150000 rpm |
内置电机扼流圈/每相 | 300 µH |
输入端 | |
编码器信号 | A, A, B, B\ |
编码器最大输入频率 | 1 MHz |
数字量输入 | 2 |
数字输入功能 | 使能,顺时针使能,逆时针使能,顺时针+逆时针使能,使能+旋向,停止,PWM设定值,RC Servo设定值,固定设定值 |
模拟输入量 | 2 |
分辨率,范围,电路 | 12比特,-10…+10V,差动 |
模拟输入功能 | 设定值,电流极限,偏移,变速 |
电位计 | 1 |
电位计功能 | 设置值、电流限制、偏差、速度斜坡、增益、IxR因子 |
输出端 | |
数字量输出 | 2 |
数字输出功能 | 就绪,转速检定仪,电流检定仪,换向频率 |
模拟输出量 | 2 |
分辨率,范围 | 12比特,-4…+4V |
模拟输出功能 | 电流监控器、速度监视器、温度、固定值 |
电压输出端 | |
编码器供电电压 | +5 VDC,最大70 mA |
辅助输出电压 | +5 VDC,最大10 mA |
接口 | |
USB 全速) | 是 |
显示 | |
“待机”(Ready)状态显示 | 绿色发光二极管 |
“故障”(Error)状态显示 | 红色发光二极管 |
保护功能 | |
保护功能 | 电流限制、过电流、超温、欠电压、超载电压、电压瞬变、电机电缆内短路 |
环境条件 | |
最小工作温度 | -30 °C |
最大工作温度 | 45 °C |
温度 – 扩展范围 | +45…+81 °C, Derating: -0.055 A/°C |
最小储存温度 | -40 °C |
最大储存温度 | 85 °C |
最低空气湿度(无冷凝) | 5 % |
最高空气湿度(无冷凝) | 90 % |
机械数据 | |
重量 | 30 g |
尺寸(长度) | 55 mm |
尺寸(宽度) | 40 mm |
尺寸(高度) | 16.1 mm |
安装 | 用于M2.5螺钉的安装孔 |
软件 | |
安装程序 | ESCON Setup |
图形用户界面 | ESCON Studio |
操作系统 | Windows 10, 8, 7, Windows XP SP3 |
描述
ESCON 36/2 DC为一小型强力4象限PWM伺服控制器,用于对最大功率接近72瓦的永磁铁激活的有刷DC电机进行高效控制。下载
