快速供货！我们推荐的产品在 2 – 11个工作日内即可发货。

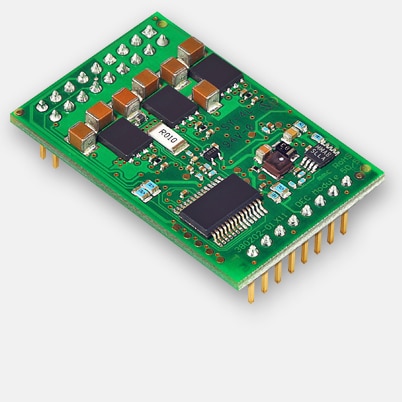

DEC Module 50/5,1-Q-EC 放大器，for EC电机，OEM 模块，10-50V,5A/10A
产品编号 380200
| 价格明细 | 数量 | 单价 |
|---|---|---|
| 价格不包含 增值税，需另加运费 | 1-4 | RMB 1,048 |
| 5-19 | RMB 981 | |
| 20-49 | RMB 908 | |
| 件以上 50 | 请询价 |
规格
| 产品 | |
| 重量 | 9 g |
| 电机 | |
| EC电机可达 | 250 W |
| 传感器 | |
| 数字霍尔传感器（EC电机） | 是 |
| 运行模式 | |
| 转速开环控制器 | 是 |
| 转速闭环控制器 | 是 |
| 电气数据 | |
| 最小工作电压Vcc | 6 V |
| 最大工作电压Vcc | 50 V |
| 最大输出电压（系数 * Vcc） | 0.95 |
| 最大输出电流Imax | 10 A |
| 连续输出电流Icont | 5 A |
| 功率输出级PWM时钟频率 | 46.8 kHz |
| PI速度环控制采样频率 | 0.25 kHz |
| 最大效率 | 94 % |
| 1极对EC电机方波换向时的最大转速 | 80000 rpm |
| 内置电机扼流圈/每相 | 0 µH |
| 输入端 | |
| 霍尔传感器信号 | H1, H2, H3 |
| 数字量输入 | 4 |
| 数字输入功能 | 使能、方向、速度范围 |
| 模拟输入量 | 2 |
| 分辨率，范围，电路 | 10比特，0…+5V（相对于地线） |
| 模拟输入功能 | 设置值、电流限制 |
| 输出端 | |
| 数字量输出 | 2 |
| 数字输出功能 | 速度监视器、就绪 |
| 电压输出端 | |
| 霍尔传感器供电电压 | +5 VDC，最大35 mA |
| 保护功能 | |
| 保护功能 | 电流限制、止动保护、超温、欠电压、过电压、电压瞬变、电机电缆内短路 |
| 环境条件 | |
| 最小工作温度 | -10 °C |
| 最大工作温度 | 45 °C |
| 最小储存温度 | -40 °C |
| 最大储存温度 | 85 °C |
| 最低空气湿度（无冷凝） | 20 % |
| 最高空气湿度（无冷凝） | 80 % |
| 机械数据 | |
| 重量 | 9 g |
| 尺寸（长度） | 43.18 mm |
| 尺寸（宽度） | 27.94 mm |
| 尺寸（高度） | 12.7 mm |
| 安装 | 可安装在端子条内，间距为2.54 mm |
